Du kan finne repkit med alle lager og pakninger her

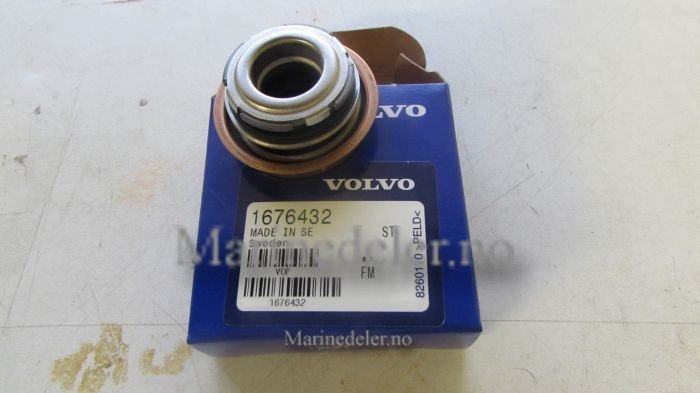

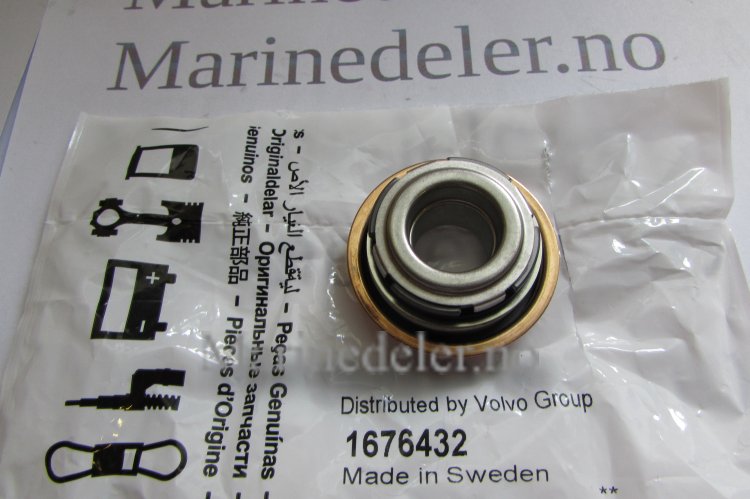

1676432 Tetning for sirkulasjonspumpe . Merk at for å montere denne må det benyttes verktøy som du finner her.
Tips til jobben: Senk skuldrene og vær helt rolig før du går i gang. Det er nok knekte skovler og ødelagte tetninger rundt om.:)..
Hydraulisk presse er nødvendig. IKKE KLOAVDRAGER
Når du overhaler pumpa så står det feil beskrivelse i noen eldre bøker pga endring av tetningstype. Tetninga var flerdelt før men det er lenge siden....
Mål skovelens posisjon i forhold til pumpehus. (linjal og søkerblad)
Press ut aksel og skovel fra reimskive enden . Press aksel ut av skovel . Fjern alle rester av gammel flerdelt tetning inkl hvit keramisk ring. /PressDra av reimhjul (ikke kloavdrager) ,bytt lagrene. Press på igjen reimhjul.Press inn igjen akselen. AKSEL INN FØR TETNING IKKE OMVENDT:
.
press på tetninga med spesialverktøy 9998039 som du enten må kjøpe eller dreie selv. . Dette er absolutt nødvendig å bruke ellers ødelegges tetninga.
Til slutt presses skovelen på til samme mål som før du begynte.0,8±0,15 mm under tätningsplanet for 31-44 Presser du for langt ,kjøp ny tetning og prøv igjen.
Når du presser på skovelen så bruk underlag under akselenden i reimskiveenden så den ikke flytter seg (den stikker kanskje ikke like langt ned som reimskiva) .Dersom du glemmer dette og aksel flytter seg i lengderetning etter at tetninga er montert, rykk tilbake til start og begynn på nytt med ny tetning.
Merk du skal ikke bruke SLITRING 421306 (keramisk) og AVKASTARE 70913 da disse er integrert i den nyere type tetninga 1676432
For nyere pumper med spiralformet pumpehjul (feks KAD300) er målet at toppen på pumpehjulets rille/forhøyning ytterst skal være 0,25 (+- 0,15mm) under pumpehusets plan
